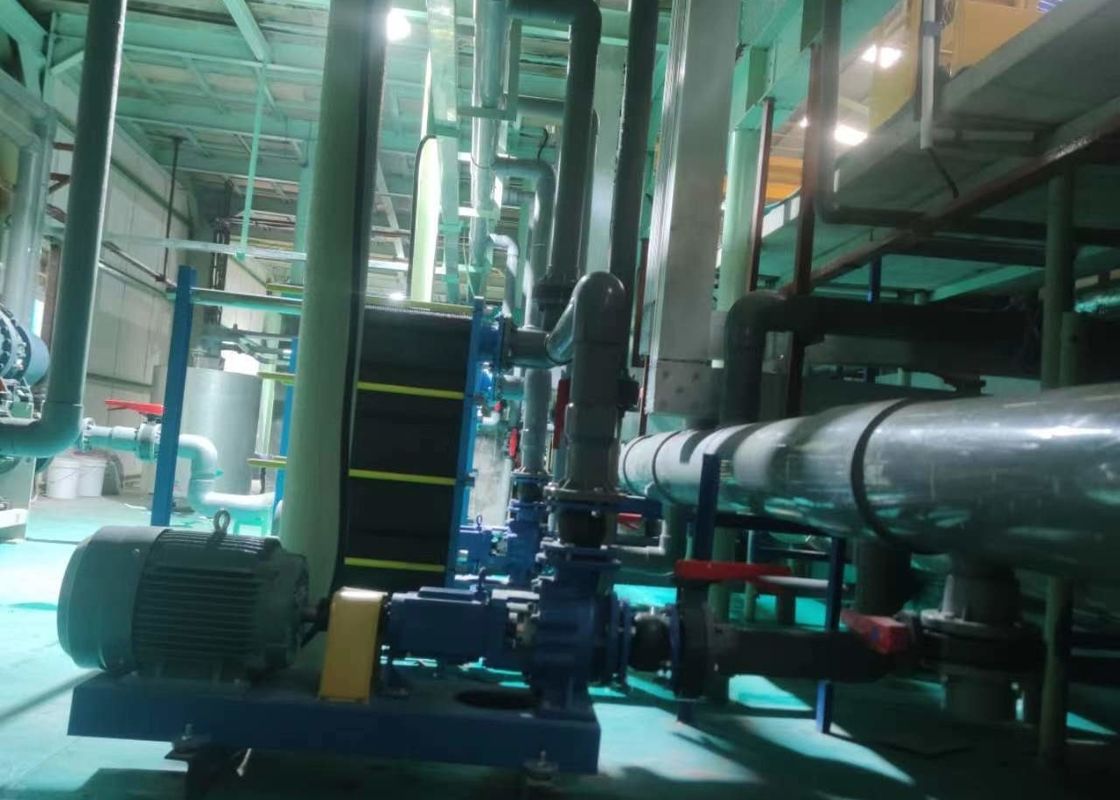

Aksesori Saluran Anodisasi Listrik Pompa Seri SZ Tahan Korosi

Pompa sentrifugal fluoroplastik SZ

Karakteristik Struktural

Pompa seri SZ adalah pompa sentrifugal hisap tunggal satu tahap, dengan saluran masuk hisap aksial dan saluran keluar pelepasan radial.

Strukturnya sederhana, dan poros pompa serta impeler terhubung langsung.

Koneksi yang mudah, baik saluran masuk maupun saluran keluar adalah sambungan flensa standar.

Komponen saluran aliran pompa terbuat dari fluoroplastik (F26, F46), dan komponen tambahan terbuat dari bagian cor (HT200).

Aplikasi Khas

Setiap konsentrasi media korosif kuat seperti asam, alkali, larutan garam, oksidan kuat, pelarut organik, dll.

Industri seperti minyak bumi, bahan kimia, pestisida, pengawetan, pewarna, pembuatan kertas, pelapisan listrik, dll.

Kondisi operasi

Media tipis tanpa partikel atau serat padat;

Suhu sedang: -20 ℃~120 ℃;

Kepadatan sedang maksimum 1,35x10kg/m³;

Suhu lingkungan tertinggi adalah+40 °C;

Hingga 1000m di atas permukaan laut;

Tekanan maksimum sistem adalah 10bar.

Kondisi Instalasi

Pemasangan pompa harus memastikan bahwa pompa tersebut tidak terpengaruh oleh ketegangan pipa sistem selama penggunaan;

Pompa harus dipasang pada alas horizontal yang stabil;

Untuk memastikan pengoperasian normal motor, pompa harus dipasang pada posisi dengan kondisi ventilasi yang baik dan anti beku;

Perangkat kabel listrik harus memastikan bahwa pompa tidak rusak karena kehilangan fasa, tegangan tidak stabil, kebocoran, dan beban berlebih.

Kurva Kinerja

Q/H: mewakili laju aliran dan kurva head pada kecepatan terukur;

Kurva daya: P2 mewakili kepadatan sedang sebesar 1x10 ³ Kg/m ³ Daya masukan pada jam;

Kurva efisiensi: Eta mewakili efisiensi pompa.

Kondisi Kurva

Semua kurva didasarkan pada nilai terukur 50Hz, 3x380V, dan motor pada kecepatan konstan 2900r/mnt.

Semua pengukuran dilakukan menggunakan air tanpa gas pada suhu 20 ℃, dan kurva tersebut berlaku untuk viskositas kinematik 1mm2/s.

Penggunaan pompa harus mengacu pada kisaran kinerja kurva tebal untuk mencegah aliran berlebihan dan beban berlebih pada motor.

Ketika kepadatan cairan yang dialirkan oleh pompa melebihi kisaran kondisi pengoperasian, motor dengan daya keluaran lebih tinggi harus digunakan.

Toleransi garis mematuhi ISO9006:2012, Kelas 3B

Mesin Listrik

Motornya adalah motor dua kutub yang tertutup sepenuhnya dan berpendingin udara;

Tingkat perlindungan: IP55;

Tingkat isolasi: F;

Tegangan standar: 50Hz, 3x380V
