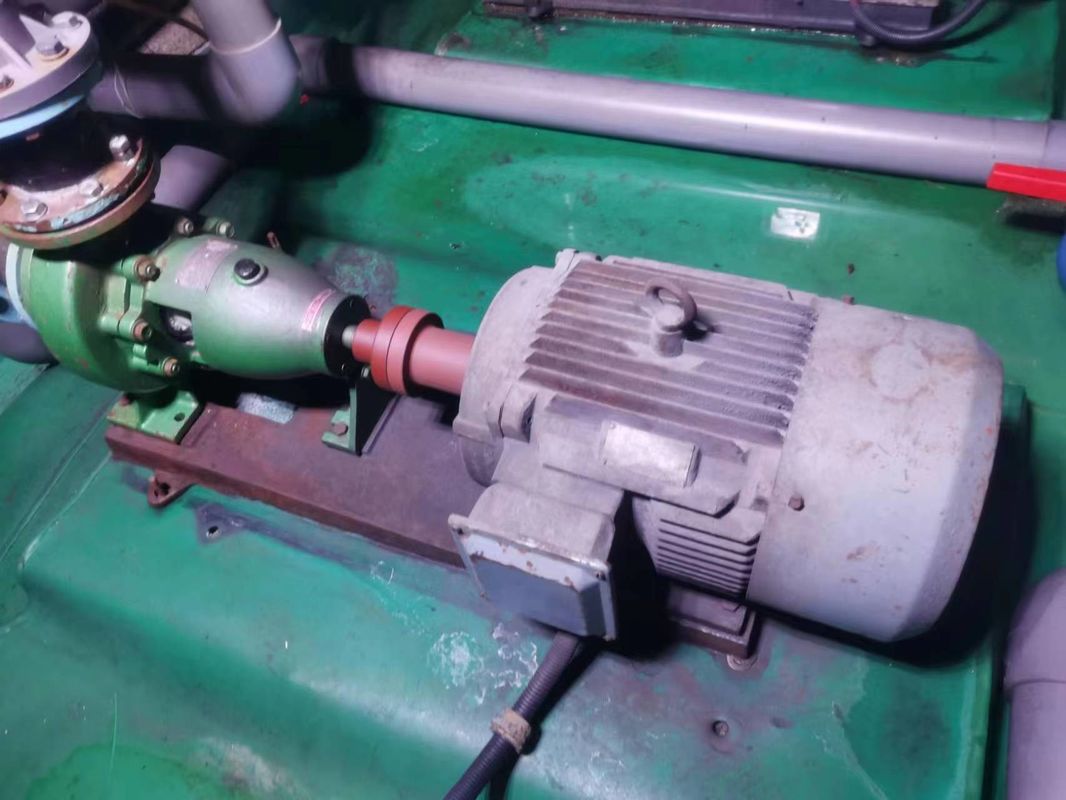

Seri Pompa Sentrifugal IHF 5.5kw Untuk Proses Pengolahan Air Limbah

Seri pompa sentrifugal IHF

Tujuan produk

Produk ini dapat diterapkan secara luas pada proses pengawetan dan pengecatan di bidang manufaktur otomotif;Transportasi elektrolit dalam peleburan logam non-besi;Proses aliran air klorin, pengolahan air limbah, dan penambahan asam pada proyek soda kaustik membran penukar ion.

Suhu pengoperasian: -20^.C--100^.C.

Fitur desain

Pompa sentrifugal IHF dirancang sesuai standar internasional.Badan pompa dilapisi dengan fluoroplastik dalam wadah logam, dan impeler serta penutup pompa ditekan dan dibentuk dengan paduan fluoroplastik yang dibungkus dengan sisipan logam.Segel poros mengadopsi segel mekanis pipa bergelombang eksternal yang canggih, dan cincin statis terbuat dari keramik aluminium oksida 99,9%.Cincin dinamis terbuat dari bahan pengisi tetrafluoro (atau bahan lain yang dirancang khusus sesuai dengan kondisi kerja khusus pengguna), yang ditandai dengan ketahanan korosi yang baik, ketahanan aus, dan kinerja penyegelan.

Struktur dan Bahan

Diameter saluran masuk pompa<150mm

1. bodi pompa lapisan HT200 F46

2, paduan fluoroplastik impeler

3, cincin segel Fluororubber

4, kap pompa lapisan HT200 F46

5, Mesin penyegel kelenjar 1Cr18Ni9Ti

6, segel mekanis Silikon karbida, paduan keras

7, Kotak bantalan HT200

8, poros pompa 45^#baja

Diameter saluran masuk pompa≥150mm

1, bodi pompa lapisan HT200 F46

2, paduan fluoroplastik impeler

3, cincin segel Fluororubber

4, kap pompa lapisan HT200 F46

5, mur impeler F46 lapisan 45^#baja

6, segel mekanis Silikon karbida, paduan keras

7, selongsong gandar F46 lapisan 45^#baja

8, poros pompa 45^#baja

Arti Model

Kode IH untuk Seri Pompa Kimia Standar Internasional

F Bahan komponen arus lebih adalah paduan fluoroplastik

50 Diameter saluran masuk pompa adalah 50mm

32 Diameter saluran keluar pompa adalah 32mm

160 Diameter nominal impeler adalah 160mm

D Kode struktur pendukung pendek

Komponen parsial

Selongsong poros terpisah dari poros sehingga memudahkan perawatan dan mengurangi biaya pemakaian.

Impeler sepenuhnya dibungkus logam dengan struktur fluoroplastik, dan bagian-bagiannya tidak berubah bentuk dan beroperasi secara stabil selama pengoperasian.

Badan pompa mengadopsi struktur fluoroplastik berlapis besi cor berkekuatan tinggi, dan antarmuka logam plastik mengadopsi struktur bertulang khusus, yang terikat erat dan lebih aman untuk digunakan.

Bagian penutup pompa yang meluap dilapisi secara merata dengan fluoroplastik, dengan struktur sederhana dan pemasangan yang mudah.
