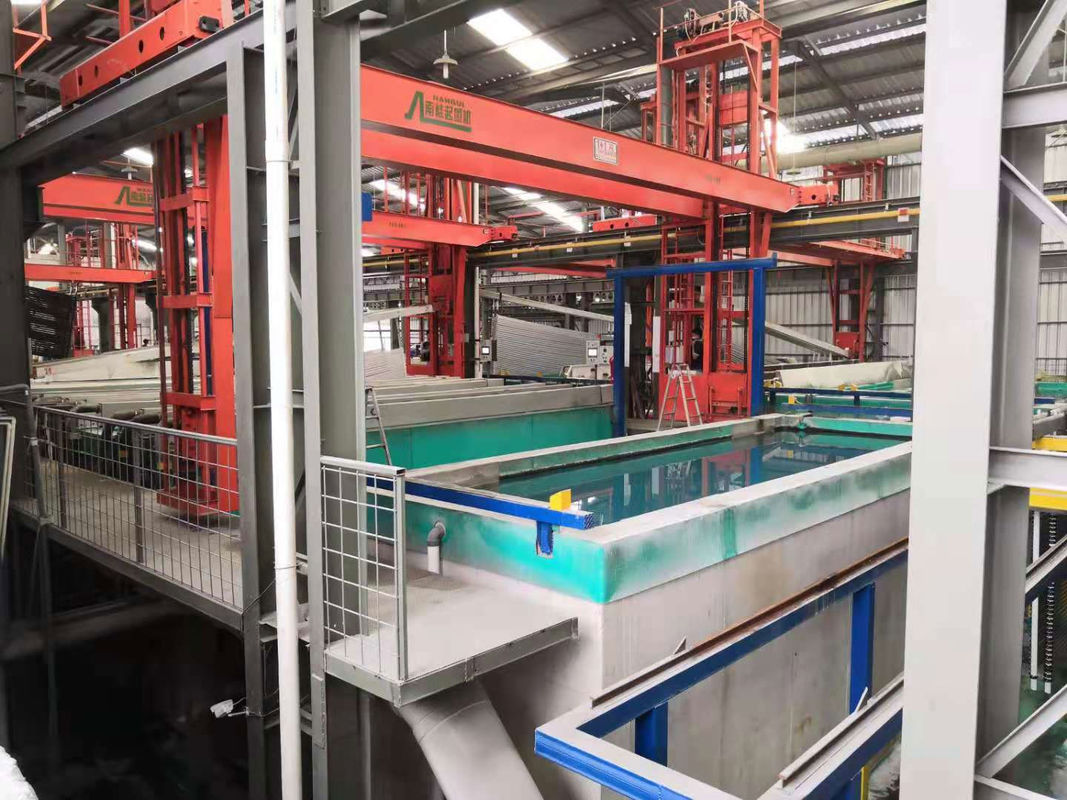

Proses Jalur Anodisasi Otomatis Daya Garis Anodiding Horisontal

Lini Anodizing Otomatis Proses Lini Anodizing Horizontal

一. Deskripsi Produk

Sistem kontrol semi otomatis
(1) Memulai dan menghentikan pasokan listrik oksidasi dapat dikendalikan oleh PLC dari jalur produksi manual atau otomatis;
(2) PLC mengatur penghitung waktu kerja oksidasi atau jalur produksi otomatis;
(3) Nilai arus keluar atau tegangan dan proses operasi sumber daya diatur oleh PLC jalur produksi dan sistem kontrol pusat;
(4) Parameter operasi dan status dapat ditransmisikan ke komputer atas jalur produksi melalui antarmuka komunikasi;
(5) Nilai yang telah ditetapkan dapat ditetapkan sesuai dengan proses dan parameter yang diberikan.

二Kondisi desain

三.Tank Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l] 4 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2] 2 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Tangki

四.Proses Pengobatan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 2 jig (rak) / tangki x 4 tangki = 8 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 10 menit
   (5) Total waktu 30+10=40 menit

(6)Rata-rata lapisan anodisasi: 0,3*1,3*30*0,77 = 10,81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah: 2 jig (rak) / tangki x 1 tangki = 2 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

六. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1) Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(rak 2 x tangki 4 x 60 menit/jam) ÷ 40 menit x 600 jam = 7200 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3)Perlakuan area/tahun: 7200 jig (rak) x 50m2 /jig = 360000m2

2. Berat perawatan anodisasi:
Produksi bulanan: 360000m2÷350m2/T*0.9=925T¥900T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 4 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki

Color Rectifier: 8000A = 2 unit

五. Proses Chat

Diskripsi untuk UN

1) De = Penguras lemak

2) Rs = Pencucian, HW Rs = Pencucian dengan Air Panas

4) AE = Alkaline Etching

5) Ne =Neutralisasi

6)An = Anodizing

7) Cl = Pewarnaan

8) Sl = Penyegelan

9)MU = Pengungkapan Bahan

10) Pc = Pengemasan

Pengangkutan&Pembungkusan
