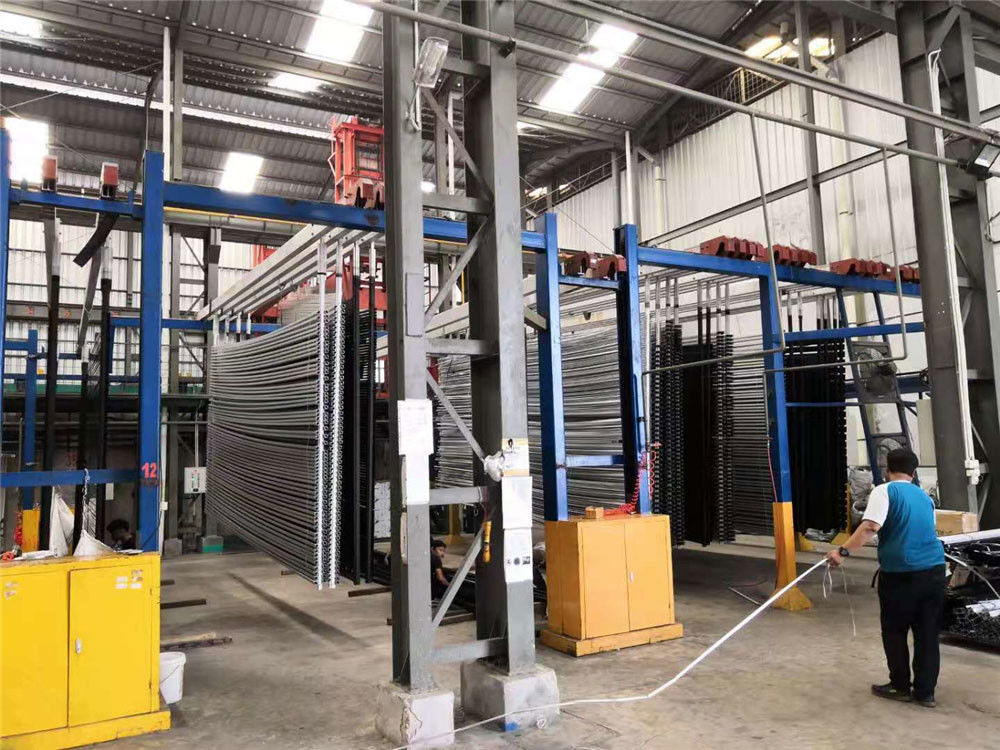

Proses Jalur Anodisasi Modular Aluminium Dengan Sistem Racking Manual

Proses Aluminium Modular Anodizing Line Dengan Sistem Rak Manual

一.Deskripsi

Garis produksi anodisasi adalah sistem industri khusus yang digunakan untuk proses anodisasi, yang merupakan perawatan elektrokimia untuk meningkatkan sifat permukaan benda logam,biasanya aluminium.

二. Rincian

1Jalur produksi biasanya dimulai dengan bagian pra-pengolahan, di mana benda logam mengalami pembersihan dan persiapan sebelum proses anodisasi.

2Tangki anodisasi adalah komponen inti dari jalur produksi.

3Setelah proses anodisasi, langkah pewarnaan dapat dimasukkan ke dalam jalur produksi.

4Di seluruh jalur produksi, tangki bilas digunakan untuk menghilangkan residu bahan kimia dan kontaminan dari benda logam.

三Kondisi desain

四.Tank Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l]4 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2]2 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 Tangki

五.Proses Pengobatan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 2 jig (rak) / tangki x 4 tangki = 8 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 10 menit
   (5) Total waktu 30+10=40 menit

(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:2 jig (rak) / tangki x 1 tangki = 2 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

六. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(rak 2 x tangki 4 x 60 menit/jam) ÷ 40 menit x 600 jam = 7200 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3)Perlakuan area/tahun: 7200 jig (rak) x 50m2 /jig = 360000m2

2. Berat perawatan anodisasi:
Produksi bulanan: 360000m2÷400m2/T*0.9=810T¥800T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 4 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki

Color Rectifier: 8000A = 2 unit

七. Proses Chat

Diskripsi untuk UN

1) De = Penguras lemak

2) Rs = Pencucian, HW Rs = Pencucian dengan Air Panas

4) AE = Alkaline Etching

5) Ne =Neutralisasi

6)An = Anodizing

7) Cl = Pewarnaan

8) Sl = Penyegelan

9)MU = Pengungkapan Bahan

10) Pc = Pengemasan
