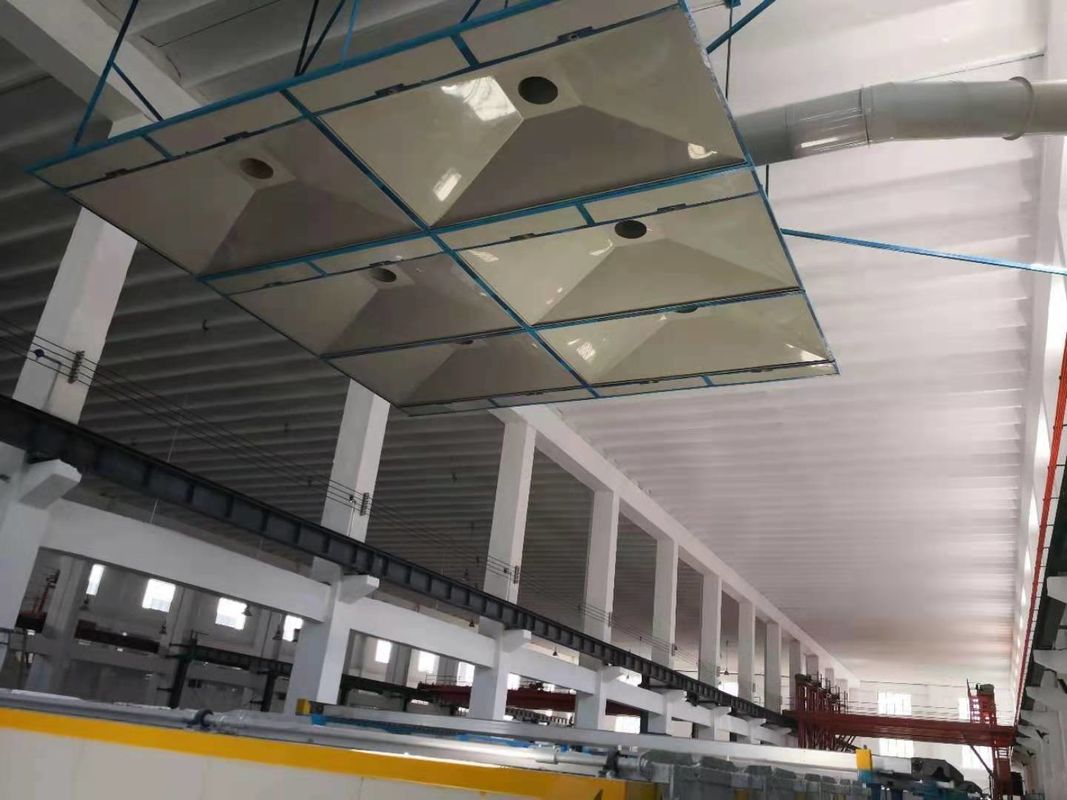

APL-850T Jalur produksi oksidasi horisontal 8000*lebar*3600

APL-850T Jalur produksi oksidasi horisontal 8000*lebar*3600

一. Deskripsi produk:

1Anodizing line mengacu pada jalur produksi atau sistem yang dirancang khusus untuk proses anodizing.Anodisasi adalah proses elektrokimia yang digunakan untuk menciptakan lapisan oksida terkontrol di permukaan logam, biasanya aluminium atau paduan, untuk meningkatkan ketahanan korosi mereka, meningkatkan kekerasan permukaan, memberikan hiasan, atau memfasilitasi ikatan dengan bahan lain.

2.Lini produksi anodizing dapat mengakomodasi variasi yang berbeda dari proses anodizing.

3Garis produksi anodisasi mungkin dilengkapi sistem pemantauan proses yang terus memantau parameter kritis seperti arus, tegangan, suhu, dan tingkat pH.Jika ada parameter yang menyimpang dari batas yang ditetapkan atau parameter yang telah ditentukan sebelumnya, alarm atau pemberitahuan dipicu untuk memperingatkan operator atau personel pemeliharaan.

二Kondisi desain

1. Alloy: Aluminium 6061 sampai 6063 atau lainnya
2. Anodizing film thinkness:10 ~ 12μmMikron
3. Rata-rata luas penutup: 350m2/t (ton)
4. Panjang profil aluminium maksimum:6500mm
5. Rasio ekstrusi: 2,5 kg/m2
6. Jam kerja/m: 300d/m x 20h/d = 600h/m
7. Sistem rak: Dua perlengkapan/rak
8. Operasi rak: manual
9. Tingkat Penggunaan Peralatan: 0.9
10. Sumber daya: AC 3phase 380v 50hz
11. Daya kontrol: AC220V 50Hz
12. Pasokan air: 2kg/cm2·G
13. Uap panas: 6kg/cm2·G
14. Udara kompresor: 6kg/cm2·G

三. Tangki Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l]3 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2]1 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 Tangki

四Proses pengolahan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 2 jig (rak) / tangki x 3 tangki = 6 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 26 menit
   (4) Waktu tidak diproses: 7 menit
   (5) Total waktu 26+7=33 menit

(6)Rata-rata lapisan anodisasi: 0,36*1,3*26*0,77 = 9,4um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:2 jig (rak) / tangki x 1 tangki = 2 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

五. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 33 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(rak 2 x tangki 3 x 60 menit/jam) ÷33 menit x 600 jam = 6545 jig ((rak)

2)Desain 51,4m2^/di mana setiap tangki adalah 102.8m2
3)Perlakuan luas/tahun: 6545 jig (rak) x 51,4m2 /jig = 336413m2

2. Berat perawatan anodisasi:
Produksi bulanan: 336413m2÷350m2/T*0.9=865T¥850T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 3 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki

Color Rectifier: 8000A = 1 unit

六. Proses Chat

Diskripsi untuk UN

1) De = Penguras lemak

2) Rs = Pencucian, HW Rs = Pencucian dengan Air Panas

4) AE = Alkaline Etching

5) Ne =Neutralisasi

6)An = Anodizing

7) Cl = Pewarnaan

8) Sl = Penyegelan

9)MU = Pengungkapan Bahan

10) Pc = Pengemasan
