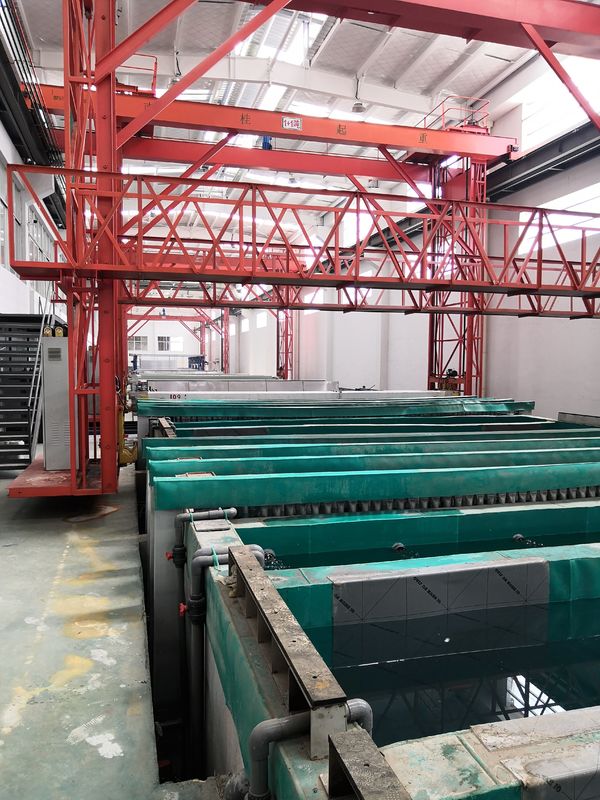

Fleksibilitas 550T/Bulan Anodizing Line Otomatis Horizontal

Fleksibilitas 550T/Bulan Anodizing Line Otomatis Horizontal

一.Deskripsi

1Sebuah jalur produksi anodizing otomatis sering mencakup sistem rak dan perlengkapan untuk menahan produk logam selama proses anodizing.

2Otomatisasi dalam jalur produksi anodizing dapat mencakup pemantauan proses real-time dan mekanisme umpan balik.

3.Lini produksi anodizing otomatis seringkali menggabungkan fitur penghematan energi.

二Kondisi desain

1. Alloy: Aluminium 6061 sampai 6063 atau lainnya
2. Anodizing film thinkness:10 ~ 12μmMikron
3. Rata-rata area cakupan: 400m2/t (ton)
4. Panjang profil aluminium maksimum:6500mm
5. Rasio ekstrusi: 2,5 kg/m2
6. Jam kerja/m: 300d/m x 20h/d = 600h/m
7. Sistem rak: Tiga perlengkapan/rak
8. Operasi rak: Mamual
9. Tingkat Penggunaan Peralatan: 0.9
10. Sumber daya: AC 3phase 380v 50hz
11. Daya kontrol: AC220V 50Hz
12. Pasokan air: 2kg/cm2·G
13. Uap panas: 6kg/cm2·G
14. Udara kompresor: 6kg/cm2·G

三.Tank Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l]3 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2]1 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 Tangki

四.Proses Pengobatan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 2 jig (rak) / tangki x 3 tangki = 6 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 8 menit
   (5) Total waktu 30+8=38 menit

(6)Rata-rata lapisan anodisasi: 0,36*0.77*1.3*30 = 10.81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:2 jig (rak) / tangki x 1 tangki = 2 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

五. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 38 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(2 rak x 3 tangki x 60 menit/jam) ÷ 38 menit x 600 jam = 5684 jig ((rak)

2)Desain 44,3m2^/di mana setiap tangki adalah 88m2
3)Perlakuan luas/tahun: 5684 jig ((rak) x 44,3m2 /jig = 251801m2

2. Berat perawatan anodisasi:
Produksi bulanan: 251801m2÷400m2/T*0.9=566T¥550T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 3 unit
2) Tangki klorinasi:100m2/tank×80A/m2÷0.9 = 8888A/tank

Color Rectifier: 12000A = 1 unit

六. Proses Chat

Diskripsi untuk UN

1) De = Penguras lemak

2) Rs = Pencucian, HW Rs = Pencucian dengan Air Panas

4) AE = Alkaline Etching

5) Ne =Neutralisasi

6)An = Anodizing

7) Cl = Pewarnaan

8) Sl = Penyegelan

9)MU = Pengungkapan Bahan

10) Pc = Pengemasan
