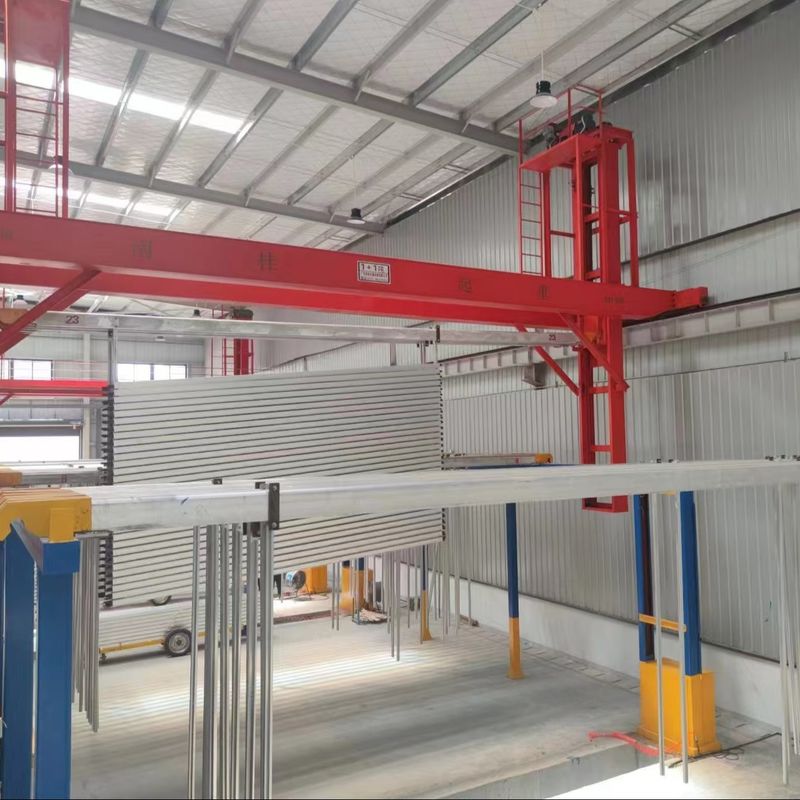

2500 ton/m Anodizing produksi lini sistem FuJian besar Kapasitas

2500 ton/m Anodizing produksi lini sistem FuJian besar Kapasitas

一. Deskripsi produksi:

1Garis produksi anodisasi dapat mencakup sistem pencatatan dan pelacakan data.dan informasi kontrol kualitas untuk setiap batch atau bagian, sehingga mencapai pelacakan, analisis, dan jaminan kualitas.

2Garis produksi anodizing mungkin memiliki sistem manajemen resep yang memungkinkan operator untuk menyimpan dan memanggil parameter proses dan pengaturan untuk jenis bagian tertentu atau persyaratan pelanggan.Hal ini menyederhanakan proses setup dan memastikan hasil anodizing yang konsisten untuk pesanan duplikat.

3. Anodizing jalur produksi biasanya mencakup fungsi dokumen dan pelaporan. Ini memungkinkan operator untuk menghasilkan laporan tentang parameter proses, statistik produksi, hasil kontrol kualitas,dan data lain yang relevan untuk dokumentasi atau persyaratan pelanggan.

二Kondisi desain

三.Tank Proses

四Proses pengolahan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 3 jig (rak) / tangki x 8 tangki = 24 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 10 menit
   (5) Total waktu 30+10=40 menit

(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:3 jig (rak) / tangki x 1 tangki = 3 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

五. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig ((rack) / tahun:Aku tidak tahu.

(3 rak x 8 tangki x 60 menit/jam) ÷ 40 menit x 600 jam = 21600 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3) Pengolahan area/tahun:21600Jig (rack) x 50m2 /jig = 1080000m2

2. Berat perawatan anodisasi:
Produksi bulanan: 1080000m2÷350m2/T*0.9=2777T¥2500T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 3 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki

Color Rectifier: 8000A = 3 unit

六. Proses Chat
