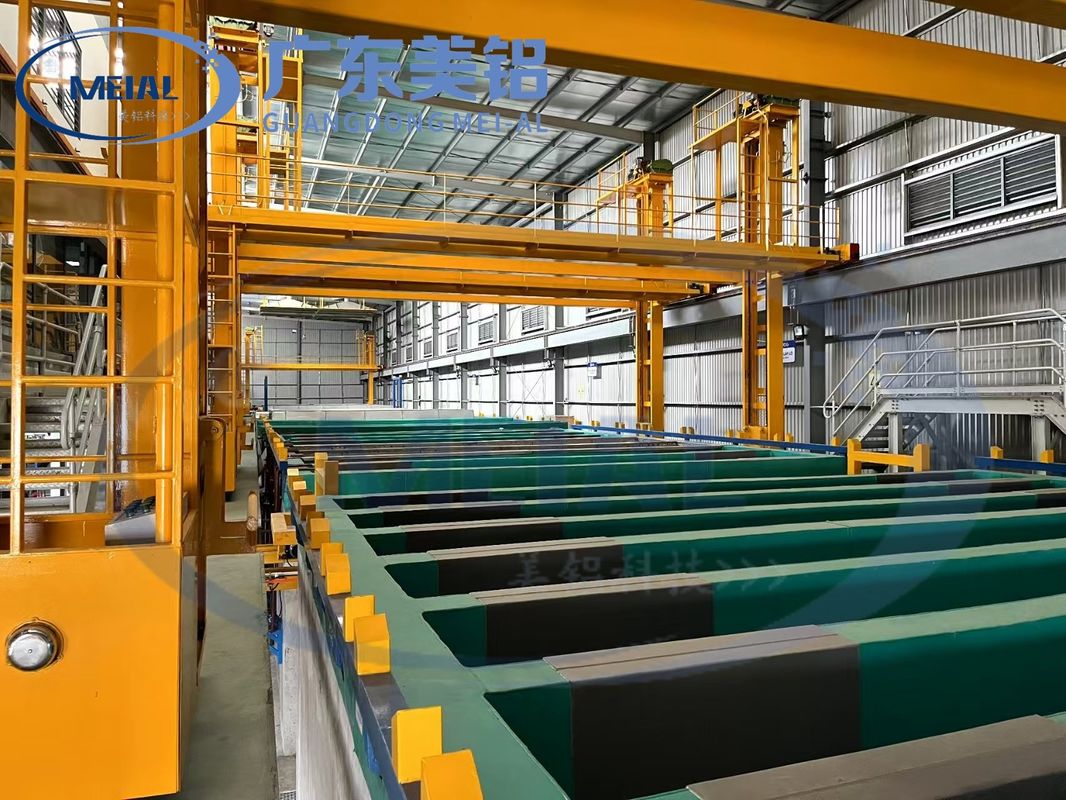

2000T/PUTAN ANODIZING Garis Produksi

2000 ton/mulut Proses Operasi Jalur Anodizing Otomatis Tipe MEIAL

一.Deskripsi Produk

1. jalur produksi anodizing berusaha untuk meningkatkan efisiensi energi dengan menerapkan sistem pemulihan panas, mengoptimalkan parameter proses,menggunakan peralatan penghematan energi dan tindakan penghematan energi lainnya.
2Jalur anodisasi telah mengembangkan strategi pengelolaan limbah untuk menangani produk sampingan dan limbah yang dihasilkan selama proses anodisasi.

3Anodizing lini produksi dapat dikombinasikan dengan otomatisasi dan robotika untuk meningkatkan efisiensi proses dan konsistensi.

二Kondisi desain

三.Tank Proses

四Proses pengolahan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 2 jig (rak) / tangki x 4 tangki = 8 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 10 menit
   (5) Total waktu 30+10=40 menit

(6)Rata-rata lapisan anodisasi: 0,3*1,3*30*0,77 = 10,81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah: 2 jig (rak) / tangki x 1 tangki = 2 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

五. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1) Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(rak 2 x tangki 4 x 60 menit/jam) ÷ 40 menit x 600 jam = 7200 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3)Perawatan area/tahun: 7200 jig (rak) x 50m2 /jig = 360000m2

2. Berat perawatan anodisasi:
Produksi bulanan: 360000m2÷350m2/T*0.9=925T¥900T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 4 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki

Color Rectifier: 8000A = 2 unit

六. Proses Chat
